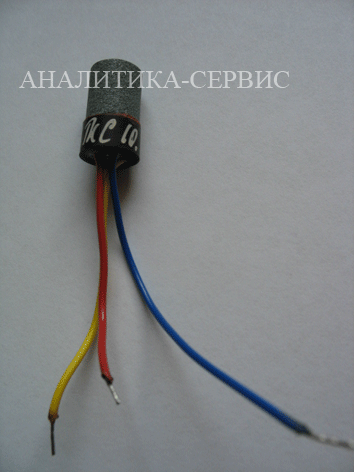

Сенсор ТКС-10

Термокаталитический сенсор ТКС-10

предназначен для обнаружения содержания углеводородных газов (метана, пропана, бутана и их смесей) в воздушной среде и выдачи выходного электрического сигнала, пропорционального объемной доле углеводородных газов.

Сенсор ТКС-10 используется в переносных и стационарных индикаторах, газоанализаторах, сигнализаторах, для обнаружения и локализации горючих и токсичных газов, а также измерения их довзрывоопасных концентраций в потенциально взрывоопасных газовых средах.
Сенсоры ткс-10 могут быть использованы в других приборах, в конструкции которых предусмотрен защитный элемент сенсора по ГОСТ 24032-80 и цепи питания которых искробезопасны по ГОСТ 22782.5-78

Описание датчика ТКС-10

Принцип действия сенсора ТКС10 термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения.

Сенсор ТКС-10 имеет 3 вывода разных цветов.

• Желтый провод - общий вывод сенсора
• Красный провод - вывод рабочего элемента сенсора
• Синий провод - вывод сравнительного элемента сенсора.

Разность сопротивлений между рабочим и сравнительным элементами - 0,20 Ом

Функциональная характеристика выходного сигнала - линейная

Ниже представлена электрическая схема термокаталитического сенсора ТКС-10 на углеводородные газы

цвет выводов у сенсора ТКС-10: R - красный (вывод измерительного чувствительного элемента (ИЧЭ)); B - синий (вывод компенсационного чувствительного элемента (КЧЭ)); Y - жёлтый (общий вывод)

Технические характеристики сенсора ТКС-10

Диапазон преобразования - 0-3 % об. СН4

Рабочее напряжение постоянного тока - 2,8±0,05 В

Ток потребления не более 130 мА

Время прогрева не более 5 мин

Полное время установления выходного сигнала не более 3с

Чувствительность не менее 25 мВ/% CH4

Сопротивление одного чувствительного элемента при t=20°С - 4,85±0,2 Ом

Масса термокаталитического сенсора ТКС-10 не более 3,5 гр

Габаритные размеры сенсора ТКС-10 - 11x19 мм

Необходимые условия окружающей среды при работе сенсора ТКС-10:

температура окружающей среды от +5 до +40°С

относительная влажность до 100% при температуре 35°С.

Эксплуатационные ограничения сенсора ТКС-10:

Не допускается подвергать сенсор ударам, броскам, механическим повреждениям и воздействию агрессивных примесей в окружающем воздухе (сернистых, фосфорорганических соединений, силиконов и тетраэтилсвинца). При сильных ударах у сенсора возможен обрыв нитей терморезистора. Максимальная сила тока через сенсор - 150 мА, не более.

Схема подключения сенсора ТКС-10

ООО АНАЛИТИКА-СЕРВИС рекомендует включать датчик ТКС-10 в мостовую измерительную схему как указано на этом рисунке выше

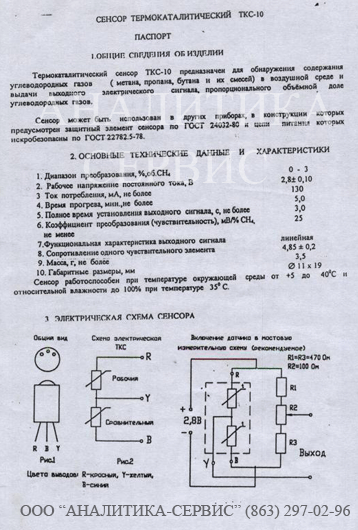

Образец этикетки к сенсору ТКС-10

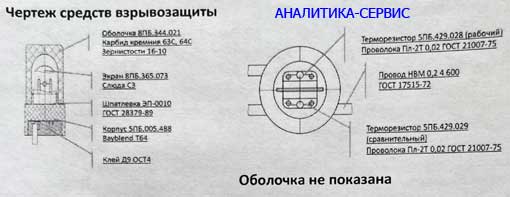

Чертеж защитного корпуса сенсора ТКС-10

• Степень защиты от внешних воздействий соответствует IP50 по ГОСТ 14254-96
• Защитная оболочка 8ПБ.344.021 выдерживает без разрушения испытательное давление воздухом на её стенки не менее 196,1 кПа.
• Воздухопроницаемость защитной оболочки 8ПБ.344.021 при испытательном давлении воздуха (5,8±0,2 , кПа) от 10 до 25 л/мин.
• Терморезисторы 5ПБ.424.028 и 5ПБ.424.029 и их выводы (концы платиновой проволоки Ø 0,02 мм) выдерживают испытания на механическую прочность усилием 0,04 Н.
• 5. Терморезисторы 5ПБ.424.028 и 5ПБ.424.029 имеют 10,5 витков спирали с шагом 0,055 мм проволоки Пл-Т2 0,02 . Диаметр сферы 0,9 мм.
• 6. Искробезопасность сенсора обеспечивается: а) поддержанием искробезопасного тока не более 0,15 А в электрической цепи; б) специальным видом взрывозащиты «С» по ГОСТ 22782,3-77 заполнением конструктивных зазоров эпоксидным клеем Д9 с целью защиты от проникновения пыли внутрь оболочки 8ПБ.344.021.
• 7. Оболочка 8ПБ.344.021 выдерживает без нарушения защитных свойств энергию удара 4 Дж в соответствии с требованиями ГОСТ24032 -80.
