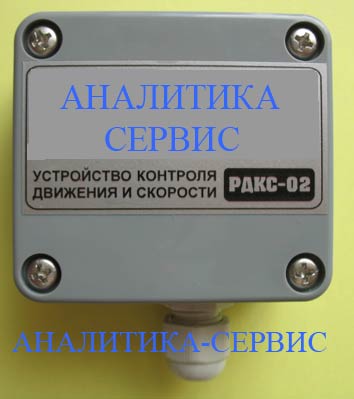

РДКС-02 устройство контроля движения и скорости

Устройство контроля движения и скорости РДКС-02 позволяет выполнять следующие технологические операции:

контроль наличия (отсутствия) движения потока продукта при его перемещении в самотёчном, аэрозольном и пневматическом транспорте;
контроль за выходом продукта из перерабатывающих машин;
сигнализация о холостой (без продукта) работе механизмов;
сигнализация попадания продукта в воздухопроводы;
контроль обрыва цепи скребкового конвейера;
контроль вращения шлюзового затвора;
одновременный контроль подпора и обрыва шнека секционного винтового конвейера;
контроль наличия материала на конвейерной ленте.

РДКС-02 направляет на объект радиоволны и анализирует разность частот прямого и отражённого сигналов. Если частоты равны, значит объект неподвижен. В противном случае устройство срабатывает на движение, замыкая цепь нагрузки.

Устройство РДКС-02 контролирует наличие движения в секторе около 90 О на расстоянии до 30 см от центра корпуса. Направление движения объекта несущественно: важно, чтобы оно происходило внутри сектора.

Устройство контроля скорости РДКС-02 должно монтироваться как можно ближе к движущемуся объекту. Это позволит увеличить уровень отражённого сигнала и обеспечить устойчивость устройства к посторонним движениям.

Технические характеристики РДКС-02

Рабочий диапазон контролируемых скоростей, м/с ............... от 0,1 до 25

Максимальное расстояние до контролируемого объекта, м ......... 0,3

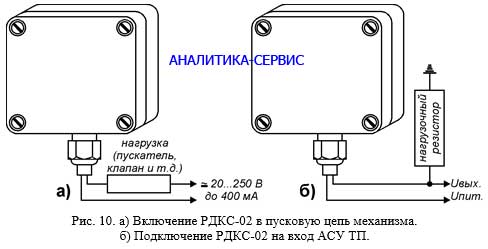

Напряжение питания, В ............ от 20 до 250 В постоянного или переменного тока

Падение напряжения в открытом состоянии, В, не более .............. 3

Ток через нагрузку в закрытом состоянии, мА, не более ................. 3

Максимальный ток нагрузки, мА ......................................................... 400

Ток срабатывания защиты, мА:

импульсный, не менее ........................................................................... 3000

постоянный, не менее .............................................................................. 450

Ток в цепи нагрузки при коротком замыкании, мА, не более ..................... 3

Рабочая частота генератора, ГГц ................................................. от 9,8 до 10,2

Постоянная выходная мощность генератора, мВт, не более ................ 1

Задержка времени на размыкание внешней цепи ...... регулируемая от 1 до 3 сек.

Средняя наработка на отказ, ч, не менее .............................................. 10000

Средний срок службы, лет, не менее ....................................................... 10

Температура окружающей среды, О С ................................................... от -40 до +40

Исполнение по ГОСТ 14254-96 ....................................................................IP65

Масса РДКС-02, кг, не более .........................................................................0,12

Настройка РДКС-02 для контроля потока продукта

На первом этапе настройки следует убедиться в том, что посторонние механизмы (например, вращение подающего или приёмного конвейеров) не влияют на работу устройства, установленного на самотёке. Для этого необходимо включить механизмы, соединяемые самотёком, на холостом ходу (без продукта). Регулятор «Чувствительность» устанавливается в крайнее правое положение (максимальная чувствительность), переключатель «Фильтр» переводится в нижнее положение («Фильтр выключен»). Состояние потенциометра «Скорость» при этом несущественно. Регулятор «Задержка» следует повернуть до упора против часовой стрелки. Если при таком состоянии органов регулировки зеленый светодиод не загорается, значит посторонние движения не влияют на работу устройства. При этом следует перейти к выполнению п. 2.2. В противном случае следует перейти к п. 2.6.
2.2. Подайте поток продукта минимальной контролируемой плотности. При этом не должен включиться светодиод красного цвета: его свечение свидетельствует о чрезмерном токе или коротком замыкании в цепи нагрузки; следует найти и устранить причину аварии. Светодиод зеленого цвета должен индицировать наличие движения в зоне чувствительности устройства.
2.3. Плавно вращая регулятор «Чувствительность» против часовой стрелки (уменьшая чувствительность), найдите такое положение, при котором чувствительность РДКС-02 минимальна, но зеленый светодиод остается включённым и не мигает. На этом регулировку следует прекратить: постоянное свечение зеленого индикатора означает, что чувствительность в норме и цепь нагрузки замкнута.
2. 4. Отключив поток продукта, убедитесь в том, что зеленый индикатор погас и цепь нагрузки обесточилась.
2.5. Перейдите к выполнению п. 2.12.

Включение зеленого светодиода на пустом самотёке означает, что на работу устройства может влиять движение или вибрация машин, подключённых к самотёку. Чтобы избавиться от этого влияния, плавно поверните регулятор «Чувствительность» против часовой стрелки до погасания зеленого светодиода. Подайте в самотёк поток продукта минимальной контролируемой плотности. Если зеленый светодиод устойчиво горит, следует перейти к п. 2.12.
2.7. Если светодиод не загорается, то потребуется «отфильтровать» сигналы от вибрации и движения механизмов, соединенных самотёком. Для этого установите регуляторы «Задержка» и «Скорость» в крайнее левое положение, повернув их против часовой стрелки (потенциометр «Скорость» нужно вращать до появления щелчков при дальнейшем вращении). Регулятор «Чувствительность» следует установить в крайнее правое положение (по часовой стрелке). Переключатель «Фильтр» нужно перевести в верхнее положение («Фильтр включен»).
2.8. Подайте в самотёк поток продукта максимально возможной плотности. Должен включиться светодиод зеленого цвета.
2.9. Уменьшайте чувствительность РДКС-02, плавно вращая регулятор «Чувствительность» против часовой стрелки. Прекратите вращение сразу же при выключении зеленого светодиода. Затем поворачивайте потенциометр «Скорость» по часовой стрелке до тех пор, пока зеленый светодиод не включится вновь.
2.10. Выполняйте п. 2.9. до тех пор, пока дальнейшее вращение регулятора «Скорость» по часовой стрелке не перестанет зажигать зеленый светодиод.
2.11. Снизив плотность потока до минимума, вращайте по часовой стрелке регулятор «Чувствительность» до устойчивого горения зеленого светодиода.

2.12. Регулятором «Задержка» установите желаемое время задержки срабатывания в интервале от 1 до 3 секунд. Этот потенциометр регулирует промежуток времени между пропаданием сигнала движения и отключением тока в нагрузке. Включение нагрузки при движении объекта происходит без задержки

Монтаж РДКС-02

Устройство РДКС-02 контролирует наличие движения в секторе около 90О на расстоянии до 30 см от центра корпуса (рис. 3а). Направление движения объекта несущественно: важно, чтобы оно происходило внутри сектора

При необходимости (например, для вывода РДКС-02 из зоны, где возможны его механические повреждения) устройство может монтироваться на «удлинитель» (рис. 3б), который представляет собой отрезок стандартной стальной трубы диаметром 48 мм и длиной до 1 м, на который приварен фланец для крепления устройства. «Удлинитель» не входит в комплект поставки.

Устройство должен монтироваться как можно ближе к движущемуся объекту. Это позволит увеличить уровень отражённого сигнала и обеспечить устойчивость устройства к посторонним движениям.
Для монтажа РДКС-02 на коробе механизма или продуктопроводе следует подготовить отверстия, показанные на рис. 4. Если толщина стенки недостаточна для нарезания резьбы, то устройство крепится саморезами. При этом вместо резьбовых отверстий сверлятся отверстия под саморез.

Пунктиром на рис. 4. обозначены контуры РДКС-02 (вид со стороны крышки).

Для контроля движения потока продукта устройство устанавливается в подготовленные отверстия снаружи на продуктопровод, по которому перемещается поток сырья (рис. 5). Наличие внутри объекта движущегося материала приводит к изменению выходного сигнала РДКС-02. Чувствительность устройства регулируется так, чтобы зеленый светодиод устойчиво горел при наличии в материалопроводе потока продукта ми-нимальной контролируемой плотности.

Для контроля обрыва цепи скребкового конвейера устройство устанавливается в подготовленные отверстия сверху на защитный короб механизма вблизи приводной станции (рис. 6). РДКС-02 должно быть настроено на движение верхней части цепи. Для этого чувствительность устройства уменьшается до минимального положения, при котором зеленый светодиод устойчиво горит. Так как привод механизма толкает вперёд верхнюю ветвь, обрыв цепи в любом месте конвейера вызывает её мгновенное провисание в точке установки устройства. Расстояние между движущейся цепью и РДКС-02 увеличивается, уровень отражённого от цепи радиосигнала падает и становится недостаточным для поддержания устройства в «замкнутом» состоянии. РДКС-02 отключает транспортёр, предохраняя его от разрушения. То же самое происходит и в случае аварийной остановки конвейера, например, при обрыве фазы на электродвигателе.

Для одновременного контроля подпора и обрыва соединительных муфт секционного винтового конвейера РДКС-02 устанавливается в подготовленные отверстия снаружи над сбросным коробом механизма (рис. 7). Устройство может монтироваться на крышку аварийного люка (через него выводится продукт в случае подпора сбросного короба): защитная металлическая сетка не влияет на его работу. РДКС-02 должно быть настроено на движение верхней части лопастей шнека. Для этого чувствительность уменьшается до минимального положения, при котором зеленый светодиод устойчиво горит. Устройство отключит механизм как при аварийной остановке последней секции шнека (обрыв соединительной муфты или одной из фаз), так и при подпоре сбросного короба. Скопление продукта между шнеком и РДКС-02 приводит к снижению уровня радиосигнала, отражённого от лопастей. Поэтому устройство реагирует на подпор так же, как на остановку шнека.

Для контроля вращения шлюзового затвора на его вал крепится крыльчатка (рис. 8). Если ряд затворов имеют общий вал, крыльчатка монтируется на последний механизм группы. РДКС-02 устанавливается снаружи на защитный кожух затвора, на максимальном расстоянии от вала (оно должно приблизительно соответствовать радиусу крыльчатки R). Центральное установочное отверстие (рис. 4) должно полностью пересекаться вращающимися лопастями. При аварийной остановке вала (разрушение соединительных муфт, обрыв фазы на электродвигателе и т. д.) РДКС-02 либо отключает механизм, либо выдает сигнал в систему управления.

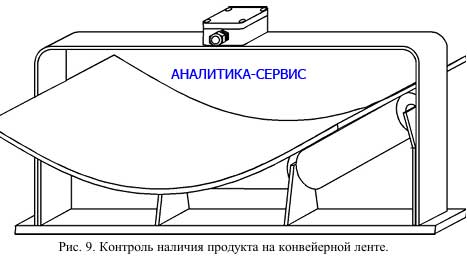

Для контроля наличия материала на конвейерной ленте РДКС-02 устанавливается над рабочей веткой конвейера (рис. 9). Любой продукт отражает радиосигнал гораздо лучше гладкой резиновой ленты. Чувствительность устройства уменьшается до такого положения, при котором РДКС-02 не реагирует на порожнюю ленту, а срабатывает только при движении ленты с продуктом.
