УЗКС-01 устройство защиты и контроля скорости

Устройство защиты и контроля скорости УЗКС-01

предназначено для контроля за движением рабочих органов исполнительных механизмов: крыльчаток, ковшей, норий, шлюзовых затворов и в случае выхода скорости за пределы установленного диапазона или срабатывания защитных датчиков, выдает сигнал на отключение механизма или включение предупредительной сигнализации и позволяет отключать силовые цепи контролируемого оборудования при сходе ленты или срабатывании датчика подпора, предотвращая аварийные ситуации, перегрузку или выход из строя оборудования. Устройство УЗКС-01 позволяет работать в двух режимах: контроль одного канала скорости и 4 датчика схода ленты/подпора (2 верхних и 2 нижних) или контроль независимых 3 каналов скорости.

Описание устройства защиты и контроля скорости УЗКС-01

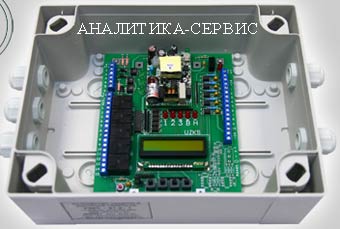

УЗКС-01 обеспечивает установку параметров контроля каналов управления по скорости, их коррекцию при помощи функциональных клавиш и дисплея, а так же сохранение заданных параметров при отключении питания. Микропроцессоры УЗКС выполняют цифровое измерение временных параметров скорости, индикацию режимов работы и текущего значения отклонения скорости от номинального значения, а также при изменении скорости движения ниже/выше заданного значения или поступлении сигналов от датчиков схода ленты и подпора обеспечиваютотключение силовых цепей контролируемого оборудования. В УЗКС-01 предусмотрена индикация прохождения сигнала на выходные ключи посредством соответствующих светодиодов. УЗКС-01 поставляется в пластмассовом корпусе с прозрачной крышкой - для удобства визуализации работы устройства.

Контроль скорости с помощью устройства УЗКС-01:

При выходе измеренного значения скорости вращения контролируемого устройства за установленные пределы УЗКС выдает сигнал на выходной ключ, отключая контролируемое устройство и выдавая аварийный сигнал. Контроль скорости начинается после подачи напряжения на разрешающий вход для каждого канала. При этом предусмотрена настраиваемая задержка начала работы.

Контроль схода ленты и подпора с помощью устройства УЗКС-01:

При поступлении сигнала с одного из датчиков схода ленты или подпора в течении заданного периода - УЗКС-01 выдает сигнал на выходной ключ, отключая контролируемое устройство и выдавая аварийный сигнал до снятия сигнала с датчиков схода ленты или подпора. Контроль начинается после подачи напряжения на первый разрешающий вход. При этом предусмотрена настраиваемая задержка начала работы.

Модификации устройства защиты и контроля скорости УЗКС-01

Старое обозначение	Новая комплектация
УЗКС-01.1-1	УЗКС-01+ 1 датчик скорости PR30-15DP
УЗКС-01.1-2	УЗКС-01+ 2 датчика скорости PR30-15DP
УЗКС-01.1-3	УЗКС-01+ 3 датчика скорости PR30-15DP
УЗКС-01.2-1	УЗКС-01+ 1 датчик скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-2	УЗКС-01+ 2 датчика скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-3	УЗКС-01+ 3 датчика скорости PR30-15DP + 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.2-0	УЗКС-01+ 4 датчика уровня, схода-подпора CR30-15DP
УЗКС-01.6	УЗКС-01 + 6 датчиков уровня, схода-подпора CR30-15DP

Технические характеристики УЗКС-01

Напряжение питания, В	220
Потребляемая мощность, Вт	не более 10
Диапазон коммутируемых напряжений, В	0-380
Предельный коммутируемый ток, А	1
Тип нагрузки	активный, индуктивный
Время включения (выключения), с	0,1
Степень защиты оболочки	IP54
Температура окружающего воздуха, С	от -10 до +45
Габаритные размеры, мм	254х200х98
Масса, кг не более	1,5

Наиболее ходовые модификации устройства УЗКС-01

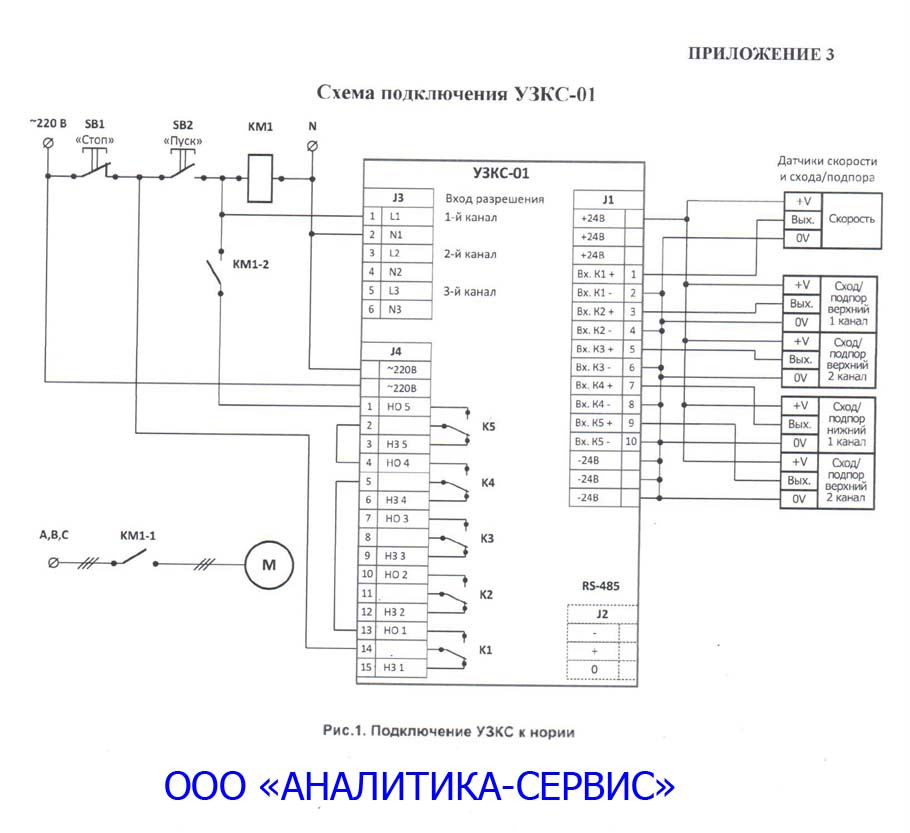

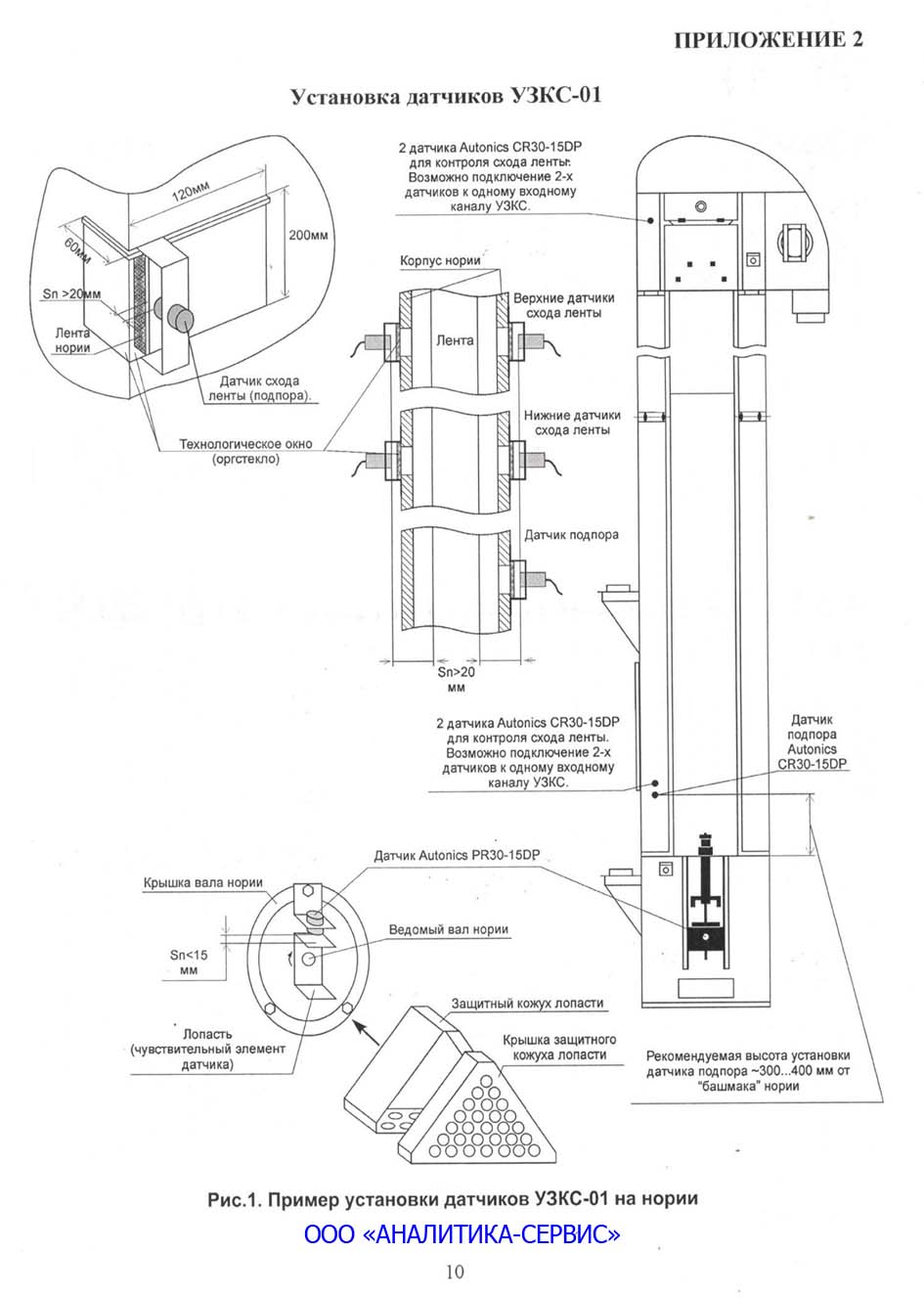

При установке на норию: УЗКС-01 + 1 датчик скорости PR30-15DP на вал нории + 4 датчика уровня, схода-подпора CR30-15DP (2 датчика внизу и 2 датчика вверху)
При установке на шлюзовой затвор: УЗКС-01 + 1 датчик скорости PR30-15DP
При установке на ленточный транспортер: УЗКС-01 + 2 датчика скорости PR30-15DP
